نقشه اسلات DIMM و ترتیب نصب رم در HPE DL380 Gen11 — راهنمای کامل چیدمان حافظه
بررسی نقشه اسلات‌های DIMM و آموزش ترتیب چیدمان رم در سرور HPE DL380 Gen11
مقدمه
سرور HPE ProLiant DL380 Gen11 یکی از قدرتمندترین سرورهای نسل جدید کمپانی Hewlett Packard Enterprise است که برای دیتاسنترها، محیط‌های مجازی‌سازی و پردازش‌های سنگین طراحی شده است.
یکی از نکات مهم در بهینه‌سازی عملکرد این سرور، چیدمان صحیح ماژول‌های حافظه (RAM) در اسلات‌های DIMM است. در این مقاله به بررسی دقیق نقشه اسلات‌های DIMM و آموزش ترتیب نصب رم‌ها در سرور DL380 Gen11 می‌پردازیم.
آشنایی با معماری حافظه در سرور DL380 Gen11
سرور DL380 Gen11 از پردازنده‌های Intel Xeon Scalable نسل چهارم (Sapphire Rapids) پشتیبانی می‌کند.
هر پردازنده در این سرور دارای هشت کانال حافظه (Memory Channels) است و در هر کانال دو اسلات DIMM قرار دارد.
بنابراین در مدل دو پردازنده‌ای (2P) این سرور، در مجموع 32 اسلات DIMM در مادربرد وجود دارد:
-
16 اسلات برای پردازنده اول (CPU1)
-
16 اسلات برای پردازنده دوم (CPU2)
نقشه کلی اسلات‌های DIMM در HPE DL380 Gen11
در مادربرد این سرور، اسلات‌های رم معمولاً با برچسب‌هایی مانند A1 تا A16 برای CPU اول و B1 تا B16 برای CPU دوم مشخص می‌شوند.

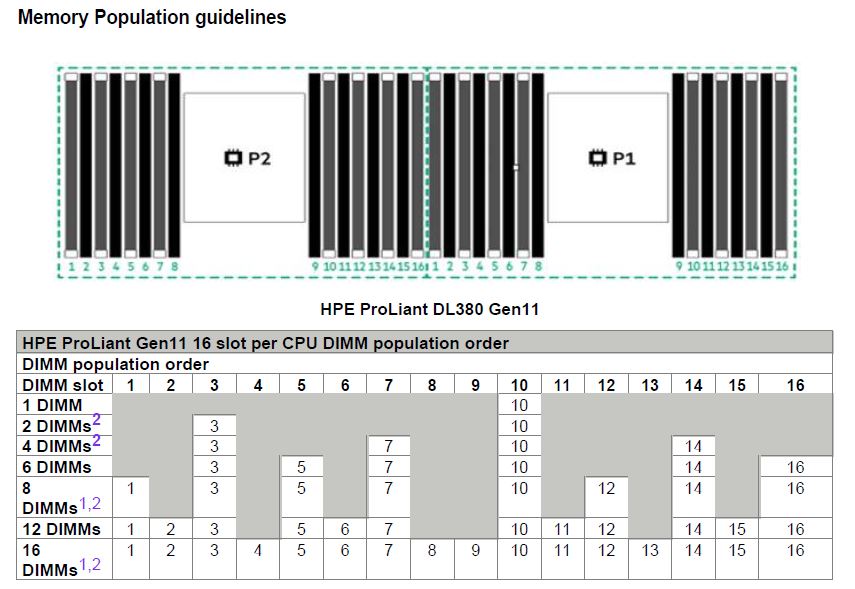

در تصویر و نقشه رسمی HPE (Memory Population Map) ترتیب زیر رعایت می‌شود:
| شماره پردازنده | تعداد کانال | نام اسلات‌ها | تعداد کل DIMM |
|---|---|---|---|
| CPU 1 | 8 | A1 تا A16 | 16 |
| CPU 2 | 8 | B1 تا B16 | 16 |
هر کانال دارای دو اسلات است که معمولاً با شماره‌های زوج و فرد (مثلاً A1 و A2) مشخص می‌شوند.
اسلات‌های شماره 1 (A1, B1, ...) همیشه ابتدایی‌ترین اسلات هر کانال هستند و باید ابتدا پر شوند.
ترتیب صحیح نصب رم‌ها در سرور DL380 Gen11
برای دستیابی به بهترین کارایی حافظه (Memory Performance)، HPE چند دستورالعمل مشخص ارائه کرده است که باید رعایت شوند:
1. استفاده از اسلات‌های اول هر کانال
در نصب اولیه، ابتدا باید DIMMهای شماره A1 تا A8 برای CPU1 و B1 تا B8 برای CPU2 نصب شوند.
اگر تنها از یک CPU استفاده می‌کنید، فقط اسلات‌های مربوط به همان پردازنده فعال هستند.
2. توزیع یکنواخت ماژول‌ها بین پردازنده‌ها
اگر هر دو CPU نصب شده باشند، رم‌ها باید به صورت متقارن روی هر دو پردازنده چیده شوند.
به عنوان مثال، اگر 8 عدد رم دارید، بهتر است 4 عدد روی CPU1 و 4 عدد روی CPU2 نصب شوند.
3. تطابق ظرفیت و سرعت
برای اطمینان از عملکرد پایدار، در هر کانال باید از DIMMهای هم‌ظرفیت، هم‌سرعت و هم‌نوع استفاده شود (مثلاً همه DDR5 RDIMM 4800MHz).
4. ترتیب پر کردن اسلات‌ها
اگر بیش از یک DIMM در هر کانال استفاده می‌کنید، HPE توصیه می‌کند ابتدا اسلات‌های شماره 1 پر شوند، سپس اسلات‌های شماره 2 (مثلاً A1 → A2).
این ترتیب در مستندات HPE به عنوان Population Order مشخص شده است.
نکات مهم در نصب رم سرور DL380 Gen11
-
رم‌ها باید کاملاً هم‌راستا و با فشار یکنواخت در اسلات قرار گیرند تا از آسیب فیزیکی به مادربرد جلوگیری شود.
-
از الکتریسیته ساکن (ESD) محافظت کنید؛ قبل از لمس رم یا مادربرد از دست‌بند ضد استاتیک استفاده کنید.
-
ترکیب رم‌های HPE SmartMemory DDR5 پیشنهاد می‌شود تا سرور بتواند ویژگی‌هایی مثل Advanced ECC و Fast Fault Tolerance را فعال کند.
-
در زمان بوت، با ورود به System Utilities → System Information → Memory می‌توانید از نصب صحیح رم‌ها اطمینان حاصل کنید.
نمونه چیدمان برای تعداد رم‌های مختلف
| تعداد رم نصب‌شده | اسلات‌های پیشنهادی | توضیح |
|---|---|---|
| 2 عدد رم | A1, B1 | حداقل پیکربندی دو کاناله |
| 4 عدد رم | A1, A2, B1, B2 | توزیع متقارن در دو CPU |
| 8 عدد رم | A1–A4, B1–B4 | فعال‌سازی هشت کانال کامل |
| 16 عدد رم | A1–A8, B1–B8 | حداکثر پهنای باند با یک DIMM در هر کانال |
| 32 عدد رم | A1–A16, B1–B16 | پیکربندی کامل دو DIMM در هر کانال |
تفاوت بین RDIMM و LRDIMM در DL380 Gen11
سرور DL380 Gen11 از ماژول‌های DDR5 RDIMM و LRDIMM پشتیبانی می‌کند، اما نمی‌توان هر دو نوع را با هم ترکیب کرد.
| نوع رم | حداکثر ظرفیت هر DIMM | ویژگی‌ها |
|---|---|---|
| RDIMM | تا 64GB | مناسب برای کارایی بالا |
| LRDIMM | تا 256GB | مناسب برای ظرفیت زیاد حافظه |
نتیجه‌گیری
چیدمان صحیح رم‌ها در سرور HPE DL380 Gen11 تأثیر مستقیم بر کارایی، پایداری و پهنای باند سیستم دارد.
با رعایت نقشه اسلات‌های DIMM و ترتیب نصب توصیه‌شده توسط HPE، می‌توانید از حداکثر توان حافظه و عملکرد بی‌نقص سرور خود بهره‌مند شوید.
اگر به دنبال افزایش ظرفیت رم یا ارتقای سرور هستید، همیشه از رم‌های اورجینال HPE SmartMemory و راهنمای رسمی HPE استفاده کنید.
