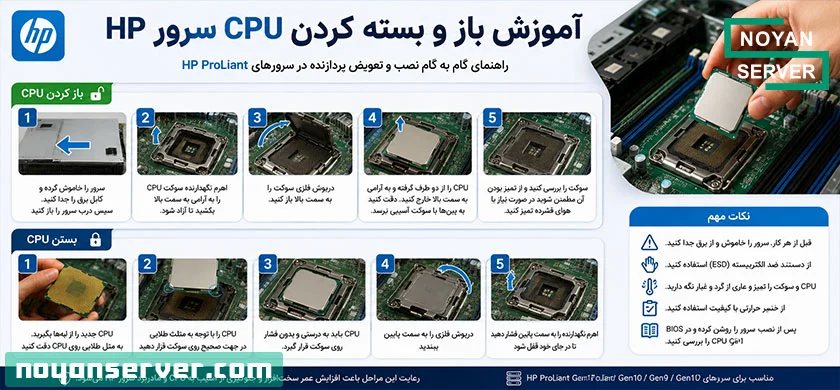

آموزش باز و بسته کردن CPU سرور HP (راهنمای کامل و مرحلهبهمرحله)
پردازنده (CPU) مهمترین قطعه در هر سرور محسوب میشود و نقش اصلی را در پردازش اطلاعات، اجرای ماشینهای مجازی، پایگاههای داده و نرمافزارهای سازمانی ایفا میکند. گاهی به دلیل ارتقاء سختافزار، خرابی پردازنده یا انجام سرویسهای دورهای، لازم است CPU سرور HP باز شده و پردازنده جدید نصب شود. این کار اگر بهدرستی انجام نشود، ممکن است به سوکت پردازنده، مادربرد یا خود CPU آسیب وارد کند.
در این مقاله، آموزش کامل باز و بسته کردن CPU سرور HP ProLiant را بهصورت مرحلهبهمرحله بررسی میکنیم و نکات مهمی را برای جلوگیری از آسیب به قطعات ارائه خواهیم داد.
چرا ممکن است نیاز به تعویض CPU سرور HP داشته باشیم؟
دلایل مختلفی وجود دارد که مدیران شبکه یا کارشناسان فناوری اطلاعات تصمیم به تعویض یا ارتقاء پردازنده سرور میگیرند. مهمترین آنها عبارتاند از:
- افزایش توان پردازشی سرور
- ارتقاء به پردازندههای نسل جدیدتر
- افزایش تعداد هستههای پردازشی
- اجرای ماشینهای مجازی بیشتر
- بهبود عملکرد پایگاههای داده
- رفع خرابی پردازنده
- افزایش کارایی نرمافزارهای سازمانی
در بسیاری از موارد، تنها با ارتقاء CPU میتوان بدون خرید سرور جدید، عملکرد سیستم را بهطور قابلتوجهی بهبود داد.
قبل از شروع چه نکاتی را باید رعایت کنیم؟
قبل از باز کردن سرور، رعایت چند نکته ضروری است:
1. خاموش کردن کامل سرور
ابتدا سیستمعامل را بهدرستی Shutdown کنید و سپس کابل برق و تمامی اتصالات را جدا نمایید.
2. تخلیه الکتریسیته ساکن (ESD)
الکتریسیته ساکن یکی از بزرگترین عوامل آسیب به قطعات الکترونیکی است. بهتر است از دستبند آنتیاستاتیک استفاده کرده و روی سطحی غیررسانا کار کنید.
3. مطالعه دفترچه راهنمای مدل سرور
ممکن است ترتیب باز کردن قطعات یا نوع سوکت پردازنده در مدلهای مختلف HPE ProLiant متفاوت باشد. پیش از شروع، دفترچه راهنمای همان مدل را بررسی کنید.
4. آماده کردن ابزار موردنیاز
برای انجام کار به ابزارهای زیر نیاز خواهید داشت:
- پیچگوشتی مناسب
- دستبند ضد الکتریسیته ساکن
- خمیر سیلیکون باکیفیت
- الکل ایزوپروپیل و دستمال بدون پرز برای تمیز کردن سطح CPU
- دستکش بدون پرز (اختیاری)
آشنایی با اجزای مرتبط با CPU در سرور HP
پیش از باز کردن پردازنده، بهتر است با اجزای اصلی آن آشنا شوید:
- هیتسینک (Heat Sink)
- فن خنککننده (در برخی مدلها)
- سوکت پردازنده
- اهرم یا مکانیزم قفل سوکت
- خمیر سیلیکون
- پردازنده Intel Xeon یا AMD EPYC (بسته به مدل سرور)
شناخت این اجزا باعث میشود هنگام باز و بسته کردن، از وارد شدن فشار یا آسیب جلوگیری شود.
مراحل باز کردن CPU سرور HP
مرحله اول: خاموش کردن و باز کردن درب سرور
پس از خاموش کردن دستگاه و جدا کردن کابلها، ضامن یا پیچهای پنل بالایی سرور را باز کرده و درب را با دقت بردارید.
مرحله دوم: خارج کردن قطعات مزاحم
در برخی مدلهای HPE مانند DL380 یا DL360 ممکن است لازم باشد قطعاتی مانند:
- Air Baffle
- فنها
- برخی کابلها
را موقتاً خارج کنید تا به پردازنده دسترسی داشته باشید.
مرحله سوم: باز کردن هیتسینک
هیتسینک معمولاً با چهار پیچ یا مکانیزم قفل روی پردازنده نصب شده است.
نکات مهم:
- پیچها را بهصورت ضربدری و مرحلهای شل کنید.
- از باز کردن کامل یک پیچ قبل از سایر پیچها خودداری کنید.
- پس از شل شدن، هیتسینک را بهآرامی بلند کنید. اگر به دلیل خشک شدن خمیر سیلیکون چسبیده است، آن را با حرکت چرخشی ملایم جدا کنید و از کشیدن ناگهانی خودداری کنید.
مرحله چهارم: تمیز کردن خمیر سیلیکون
با استفاده از الکل ایزوپروپیل و دستمال بدون پرز، خمیر سیلیکون قدیمی را از سطح پردازنده و هیتسینک پاک کنید تا سطحی تمیز برای نصب مجدد فراهم شود.
مرحله پنجم: باز کردن سوکت CPU
سوکت پردازنده دارای اهرم یا ضامن مخصوص است.
مراحل:
- ضامن را آزاد کنید.
- درپوش فلزی سوکت را بالا ببرید.
- پردازنده را فقط از لبهها گرفته و بدون لمس کردن پینها یا سطح زیرین، آن را بهآرامی خارج کنید.
هشدار: در سوکتهای LGA، پینها روی مادربرد قرار دارند و بسیار حساس هستند. خم شدن حتی یک پین ممکن است باعث روشن نشدن سرور شود.
مراحل نصب CPU جدید
مرحله اول: بررسی سازگاری پردازنده
پیش از نصب، مطمئن شوید که پردازنده جدید:
- با مدل سرور سازگار است.
- توسط BIOS پشتیبانی میشود.
- از همان نسل یا نسلهای پشتیبانیشده است.
- با پردازنده دوم (در سرورهای دوپردازندهای) از نظر مدل، تعداد هسته و فرکانس سازگار باشد.
مرحله دوم: قرار دادن پردازنده
روی پردازنده و سوکت علامت مثلث یا شیارهای راهنما وجود دارد. این علائم را با هم منطبق کنید و CPU را بدون فشار داخل سوکت قرار دهید.
اگر پردازنده بهدرستی تراز شده باشد، بدون هیچ نیروی اضافی در جای خود قرار میگیرد.
مرحله سوم: بستن ضامن سوکت
درپوش سوکت را پایین آورده و اهرم قفل را در جای خود قرار دهید تا پردازنده کاملاً ثابت شود.
مرحله چهارم: استفاده از خمیر سیلیکون
مقدار مناسبی از خمیر سیلیکون (در حد یک دانه نخود یا مطابق توصیه سازنده) را در مرکز پردازنده قرار دهید.
استفاده بیش از حد از خمیر سیلیکون میتواند باعث کاهش انتقال حرارت یا نشت به اطراف سوکت شود.
مرحله پنجم: نصب هیتسینک
هیتسینک را دقیقاً روی پردازنده قرار دهید و پیچها را بهصورت ضربدری و بهتدریج سفت کنید تا فشار بهصورت یکنواخت روی CPU توزیع شود.
از سفت کردن بیش از حد پیچها خودداری کنید.
مرحله ششم: نصب مجدد قطعات
تمام قطعاتی که برای دسترسی به پردازنده جدا کردهاید، مانند Air Baffle، فنها و کابلها را دوباره در جای خود نصب کنید.
در پایان، درب سرور را بسته و کابلهای برق و شبکه را متصل نمایید.
بررسی عملکرد پس از نصب
پس از روشن کردن سرور:
- وارد BIOS یا UEFI شوید و شناسایی صحیح پردازنده را بررسی کنید.
- نسخه BIOS را در صورت نیاز بهروزرسانی کنید.
- دمای CPU را از طریق HPE iLO یا نرمافزارهای مانیتورینگ کنترل کنید.
- تستهای پردازشی و پایداری سیستم را انجام دهید تا از عملکرد صحیح اطمینان حاصل شود.
اشتباهات رایج هنگام تعویض CPU سرور HP
- لمس کردن پینهای سوکت یا سطح زیرین پردازنده
- استفاده از خمیر سیلیکون بیکیفیت یا بیش از حد
- نصب پردازنده ناسازگار با مادربرد
- سفت کردن نامتقارن پیچهای هیتسینک
- فراموش کردن اتصال فنها یا Air Baffle
- روشن کردن سرور بدون نصب صحیح سیستم خنککننده
- استفاده از دو پردازنده با مدل یا مشخصات متفاوت در سرورهای دوپردازندهای
نکات مهم برای افزایش عمر CPU سرور
- تمیز کردن دورهای گردوغبار از هیتسینک و فنها
- استفاده از خمیر سیلیکون باکیفیت و تعویض آن در صورت نیاز
- حفظ دمای مناسب اتاق سرور
- بررسی سلامت فنها و سیستم خنککننده
- بهروزرسانی Firmware و BIOS طبق توصیه HPE
- مانیتورینگ دمای پردازنده و هشدارهای سختافزاری از طریق HPE iLO
آیا میتوان CPU سرور HP را ارتقاء داد؟
در بسیاری از مدلهای HPE ProLiant، امکان ارتقاء پردازنده وجود دارد؛ اما باید به موارد زیر توجه شود:
- نوع سوکت پردازنده
- نسل پردازندههای پشتیبانیشده
- توان مصرفی (TDP)
- ظرفیت سیستم خنککننده
- نسخه BIOS
- محدودیتهای مادربرد
بررسی مستندات رسمی HPE پیش از خرید پردازنده جدید، از بروز مشکلات سازگاری جلوگیری میکند.
آموزش باز و بسته کردن CPU سرور HP
| گام |
روش باز کردن هیت سینک و CPU |
دستورالعمل |
| 1 | دکمه پاور را فشار دهید تا سرور HP خاموش شده و در حالت آماده به کار قرار گیرد. |  |
| 2 | سیم برق را از سرور جدا کنید. |  |
| 3 | درب دستگاه را باز کنید. |  |
| 4 | چهار پیچ هیت سینک سرور Torx T-15 را به صورت مورب شل کنید تا هیت سینک را از روی سیستم باز کنید. |  |
| 5 | هیت سینک را بلند کرده و بردارید. |  |
| توجه: اگر شما مجدداً از پردازنده سرور یا هیت سینک استفاده می کنید ، خمیر سیلیکن را با دستمال الکلی پاک کنید. |  |
|
| 6 | اهرم را فشار دهید و روی آن فشار دهید. "اهرم 1 را باز کنید" |  |
| 7 | اهرم را فشار دهید و روی آن فشار دهید. "اهرم 2 را باز کنید" |  |
| 8 | اهرم را بالا آورده و اجازه دهید صفحه بار و پردازنده باز شود. |  |
| 9 | دسته پردازنده را بگیرید و پردازنده را از صفحه بار بکشید. |  |
نحوه قرار دادن CPU سرور و بستن هیت سینک:
|
گام |
روش بستن هیت سینک و CPU |
دستورالعمل |
| احتياط: پين هاي موجود در صفحه سيستم بسيار شکننده و ضعیف هستند. برای جلوگیری از آسیب رساندن به پایه CPU سیستم ، سوکت پردازنده یا پردازنده را لمس نکنید. | ||
| 1 | دستگیره قاب آبی رنگ پردازنده را بگیرید و پردازنده را درون کانال کشویی صفحه بار بکشید. |  |
| توجه: اطمینان حاصل كنید كه پردازنده به درستی روی پین های تراز وسط قرار گرفته در هر دو طرف محفظه پردازنده قرار گرفته است. | ||
| 2 | صفحه بار را با انگشت فشار داده و نگه دارید. |  |
| 3 | اهرم مشخص شده " اهرم 1" را پایین بیاورید و آن را در قفل خود قرار دهید. |  |
| 4 | اهرم مشخص شده " اهرم 2" را پایین بیاورید و آن را در قفل خود قرار دهید. |  |
| 5 | خمیر سیلیکن را با الگوی پنج نقطه بزرگ روی پردازنده بمالید. |  |
| 6 | هیت سینک را بر روی پردازنده قرار دهید و چهار پیچ نگهدارنده را روی سوراخ های نصب قرار دهید. |  |
| 7 | چهار پیچ را با الگوی مورب محکم کنید. | |
آموزش باز و بسته کردن CPU سرور HP
جمعبندی
باز و بسته کردن CPU سرور HP یکی از مهمترین عملیاتهای نگهداری و ارتقاء سختافزار است که نیازمند دقت و رعایت اصول فنی است. خاموش کردن صحیح سرور، جلوگیری از تخلیه الکتریسیته ساکن، باز کردن اصولی هیتسینک، نصب صحیح پردازنده، استفاده مناسب از خمیر سیلیکون و بررسی عملکرد سیستم پس از نصب، از مهمترین نکاتی هستند که باید رعایت شوند. اگر این مراحل بهدرستی انجام شوند، میتوان بدون آسیب به قطعات، عملکرد سرور را ارتقاء داد و پایداری آن را حفظ کرد.
سوالات متداول (FAQ)
آیا میتوان CPU سرور HP را بدون خاموش کردن سرور تعویض کرد؟
خیر. برای جلوگیری از آسیب به سختافزار و حفظ ایمنی، سرور باید کاملاً خاموش و از برق جدا شود.
آیا هر پردازنده Intel Xeon روی سرور HP قابل نصب است؟
خیر. پردازنده باید از نظر سوکت، نسل، توان مصرفی و نسخه BIOS با مدل سرور سازگار باشد.
آیا استفاده از خمیر سیلیکون ضروری است؟
بله. خمیر سیلیکون انتقال حرارت بین پردازنده و هیتسینک را بهبود میبخشد و از افزایش دمای CPU جلوگیری میکند.
اگر پردازنده بهدرستی در سوکت قرار نگیرد چه اتفاقی میافتد؟
اعمال فشار ممکن است باعث آسیب به سوکت یا پینها شود. پردازنده باید بدون فشار و با تراز صحیح در جای خود قرار گیرد.
بعد از نصب CPU چه مواردی باید بررسی شود؟
شناسایی پردازنده در BIOS، کنترل دمای CPU، عملکرد فنها، نسخه Firmware و انجام تستهای پایداری از مهمترین موارد هستند.
آیا تعویض CPU باعث افزایش سرعت سرور میشود؟
اگر پردازنده جدید تعداد هسته بیشتر، فرکانس بالاتر یا معماری بهینهتری داشته باشد و سایر اجزای سختافزاری نیز متناسب باشند، ارتقاء CPU میتواند بهبود محسوسی در عملکرد سرور ایجاد کند.
