چرا رم‌های Quad Rank در کنار رم‌های Dual Rank روی سرور HPE کار نمیکنند؟

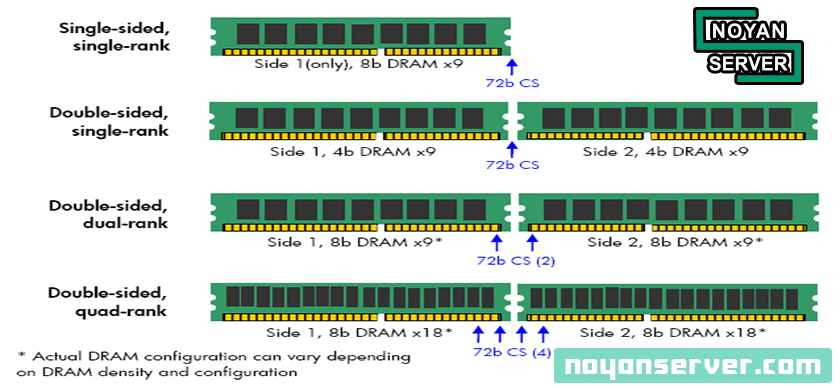

استفاده از رم‌های Quad Rank در کنار رم‌های Dual Rank روی سرورهای HPE (و سایر برندهای سرور) معمولاً به درستی کار نمی‌کند یا حتی ممکن است سیستم بوت نشود، به دلایل فنی و محدودیت‌های طراحی کنترلر حافظه (Memory Controller). در ادامه دلایل اصلی این مشکل را توضیح می‌دهم:

1. محدودیت در تعداد Rankهای قابل پشتیبانی توسط هر کانال حافظه

کنترلر حافظه در پردازنده‌ها (مثلاً Xeon) و چیپ‌ست‌های سرور محدودیتی در تعداد کل Rankهایی دارد که می‌تواند در هر کانال مدیریت کند. برای مثال:

  • اکثر سیستم‌ها فقط از 8 Rank در هر کانال پشتیبانی می‌کنند.

  • اگر شما یک رم Quad Rank نصب کنید (که 4 Rank دارد) و یک رم Dual Rank (که 2 Rank دارد)، مجموع آن‌ها 6 Rank خواهد شد، و اگر بخواهید رم‌های بیشتری اضافه کنید یا کانال‌های بیشتری استفاده کنید، ممکن است از این محدودیت عبور کنید.

به عبارت دیگر، ترکیب رم‌ها می‌تواند باعث عبور از ظرفیت Rank مجاز شود، که در این صورت سیستم از پیکربندی پشتیبانی نمی‌کند.

2. تفاوت در نیازهای الکتریکی (Electrical Load)

رم‌های Quad Rank به دلیل طراحی پیچیده‌تر، بار الکتریکی بالاتری روی کنترلر حافظه وارد می‌کنند. وقتی با رم‌های Dual Rank ترکیب شوند:

  • ممکن است باعث ناپایداری سیستم شوند.

  • یا سیستم از بوت شدن خودداری کند تا از خرابی جلوگیری شود.

3. مشکلات در Timing و Training رم

سرورها در زمان بوت، مرحله‌ای به نام Memory Training انجام می‌دهند تا تاخیرها، ولتاژ و تنظیمات تایمینگ رم‌ها را تنظیم کنند. وقتی رم‌های با تعداد Rank متفاوت و مشخصات متفاوت در کنار هم قرار می‌گیرند:

  • فرآیند Training ممکن است به خطا بخورد.

  • یا تنظیمات برای یکی از رم‌ها مناسب نباشد و سیستم به درستی کار نکند.

پیشنهاد میشود این مقاله را مطالعه کنید Timing و Training در RAM

4. محدودیت‌های خاص بایوس و پیکربندی سرورهای HPE

برخی از مدل‌های سرور HPE (مثلاً DL380 Gen10) تنها در شرایط خاص اجازه استفاده ترکیبی از رم‌های با Rank متفاوت را می‌دهند، مثلاً:

  • باید همه DIMMها از یک خانواده باشند (مثلاً HPE SmartMemory).

  • ترکیب رم‌های با سرعت و ظرفیت متفاوت محدود شده است.

  • پیکربندی خاصی از بانک‌های DIMM مجاز است.

راهکارها:

  1. استفاده از رم‌های با Rank مشابه در هر کانال (مثلاً همه Dual Rank یا همه Quad Rank).

  2. مطالعه دقیق QuickSpecs یا Memory Configuration Guide برای مدل سرور HPE خود.

  3. استفاده از ابزار آنلاین HPE مثل Memory Configurator برای بررسی سازگاری.
