QSFP چیست؟ انواع کابل و کاربرد QSFP

مقاله جامع درباره QSFP

مقدمه

در دنیای شبکه‌های پرسرعت امروزی، استفاده از ماژول‌های نوری برای انتقال داده‌ها با سرعت بالا امری اجتناب‌ناپذیر است. یکی از پرکاربردترین و پیشرفته‌ترین انواع این ماژول‌ها، QSFP یا Quad Small Form-factor Pluggable است که به‌طور گسترده در دیتا سنترها، سوئیچ‌ها، روترها و تجهیزات مخابراتی استفاده می‌شود.

QSFP چیست؟

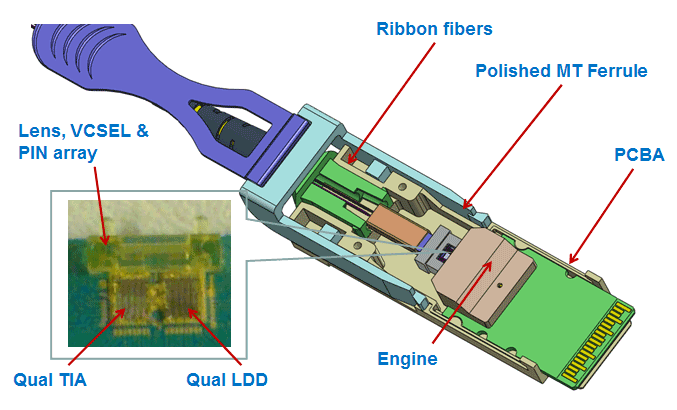

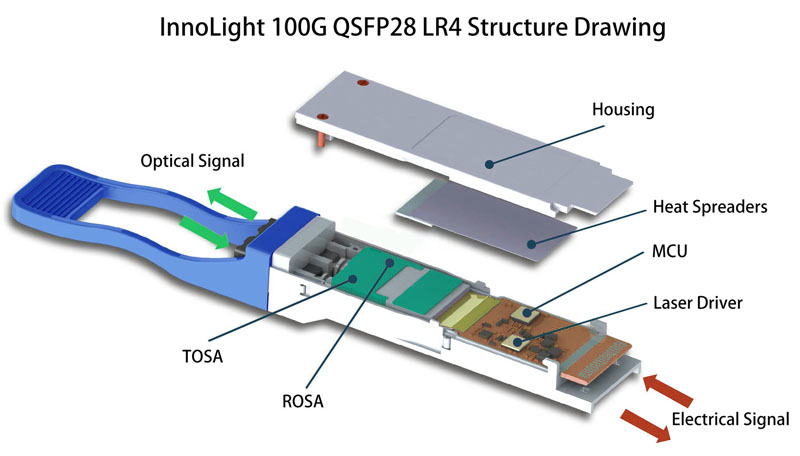

QSFP یک نوع ماژول ترنسیور (Transceiver Module) Hot-Pluggable است که برای انتقال داده‌های نوری یا الکتریکی با سرعت بالا طراحی شده است. حرف "Q" در نام آن مخفف Quad به معنای چهار کانال است، یعنی این ماژول می‌تواند چهار خط داده را هم‌زمان انتقال دهد.

انواع QSFP و سرعت‌ها

ماژول‌های QSFP در مدل‌های مختلفی عرضه می‌شوند که بسته به استانداردشان، سرعت‌های مختلفی را ارائه می‌دهند:

نوع ماژول سرعت کلی سرعت هر کانال توضیحات
QSFP 4×1Gbps 1Gbps نسخه اولیه
QSFP+ 4×10Gbps 10Gbps مناسب برای 40G Ethernet
QSFP28 4×25Gbps 25Gbps مناسب برای 100G Ethernet
QSFP56 4×50Gbps 50Gbps استفاده از PAM4
QSFP-DD 8×50Gbps 50Gbps مناسب برای 400G Ethernet



کاربردهای QSFP

  1. شبکه‌های دیتا سنتر

    • اتصال سرورها به سوئیچ‌های Core

    • اتصال بین سوئیچ‌های Spine و Leaf در ساختارهای مدرن شبکه (Spine-Leaf)

  2. شبکه‌های مخابراتی و فیبر نوری

    • انتقال داده بین سایت‌های مخابراتی

    • بسترهای DWDM و CWDM

  3. اتصالات سرور به شبکه

    • در شبکه‌هایی با بار ترافیکی بالا مانند HPC (محاسبات با کارایی بالا)

QSFP و کابل‌های مرتبط

QSFP می‌تواند هم با کابل‌های نوری (Fiber Optic) و هم با کابل‌های DAC/AOC کار کند:

1. کابل DAC (Direct Attach Copper)

  • مناسب برای فاصله‌های کوتاه (زیر 7 متر)

  • ارزان‌تر از کابل نوری

  • بدون نیاز به ماژول مجزا

2. کابل AOC (Active Optical Cable)

  • مناسب برای فاصله‌های متوسط (تا 100 متر)

  • مصرف برق بیشتر

  • انعطاف‌پذیر و سبک‌تر

3. کابل‌های فیبر نوری + ماژول‌های QSFP

  • مناسب برای فاصله‌های طولانی (تا کیلومترها)

  • نیازمند استفاده از ماژول نوری QSFP

تفاوت QSFP با SFP

ویژگی SFP / SFP+ QSFP / QSFP+
تعداد کانال 1 4
سرعت کلی تا 10Gbps تا 40Gbps
کاربرد ارتباطات ساده‌تر ارتباطات پرسرعت‌تر
اندازه کوچکتر کمی بزرگ‌تر



مزایای QSFP

  • تراکم پورت بالا

  • قابلیت Hot-plugging (قابلیت تعویض بدون خاموش کردن دستگاه)

  • پشتیبانی از سرعت‌های بالا تا 400Gbps و فراتر

  • انعطاف‌پذیری در انواع اتصال (DAC, AOC, Fiber)

نکات مهم در خرید و استفاده از QSFP

  1. سازگاری با دستگاه‌های برندهای مختلف (مثلاً Cisco, Juniper, HPE، و...)

  2. برد (Distance) مورد نیاز: اگر طول لینک زیاد است، از ماژول‌های LR یا ER استفاده کنید.

  3. نوع کانکتور: مثل LC، MPO یا MTP

  4. نوع کابل: Single Mode یا Multi Mode

  5. فرم فاکتور مناسب برای سوئیچ یا روتر شما

نتیجه‌گیری

QSFP به‌عنوان یکی از پرکاربردترین تکنولوژی‌های اتصال در شبکه‌های مدرن، نقش مهمی در توسعه و افزایش ظرفیت انتقال دیتا در مراکز داده و شبکه‌های مخابراتی ایفا می‌کند. انتخاب درست نوع QSFP متناسب با نیاز شبکه، نه‌تنها کارایی را افزایش می‌دهد بلکه در هزینه‌ها نیز صرفه‌جویی خواهد شد.
